آند سیلیکون

آند چدنی پر سیلیس (High Silicon Cast Iron Anode) آندهای چدنی پرسيليس برناگداز متداول‌ترین آندهای مورد استفاده در سيستم‌های تزريق جريان، در تأسيسات ...

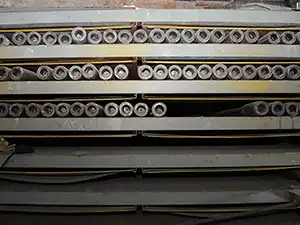

آند چدنی پرسیلیس
(High Silicon Cast Iron Anode) :

آندهای چدنی پرسيليس برناگداز متداول‌ترین آندهای مورد استفاده در سيستم‌های تزريق جريان و در تأسيسات مدفون شده در خاک می‌باشند. وجود سيليسيم و كروم بالا در آندهای چدنی پرسيليس، باعث افزايش شديد مقاومت به خوردگی شده و می‌تواند طول عمر تأسيسات مورد حفاظت را تا مدت طولانی تضمين نمايد.

نام تجاري اين آلياژ تانتيرون (Tantiron) بوده و مطابق استانداردهای ASTM-A 518 و IPS-M-TP-750 توليد می‌گردد. آندهای چدنی پرسيليس از نظر تركيبات شيميائی به دو دسته “C” و “N” تقسیم می‌شوند. تانتیرون نوع “C” معمولاً در محيط‌‌های دارای خاک اسيدی و قليایی يا آب دریا و تانتیرون نوع “N” در محیط‌های دارای خاک خنثی یا آب شیرین (مخازن آب داغ و …) مورد استفاده قرار می‌گيرد. ترکیب شیمیایی آندهای چدنی پرسیلیس به صورت جدول زیر است:

ترکیب شیمیایی		عنصر (wt%)
نوع “C”	نوع “N”	عنصر (wt%)
0.9 – 1	0.9-1	کربن
14.25 – 14.75	14.25 – 14.75	سیلسیم
حداکثر 1.5	حداکثر 1.5	منگنز
حداکثر 0.2	حداکثر 0.2	مولیبدن
حداکثر 0.5	حداکثر 0.5	مس
4.3 – 5	0	کروم
باقیمانده	باقیمانده	آهن

بر اساس استاندارد IPS-M-TP-750 خواص فیزیکی آندهای چدنی پرسیلیس به صورت جدول زیر است:

مقدار	خواص
7 – 7.05 g/cm³	دانسیته
حداقل 500 HB	سختی
حداقل 650 MPa	استحکام فشاری
حداکثر 72 micro ohm.cm	مقاومت ویژه
حداقل 0.1	مقاومت به ضربه

حداکثر دانسیته جریان خروجی و نرخ مصرف آندهای چدنی پر سیلیس در شرایط محیطی مختلف به صورت زیر است:

نرخ مصرف (Kg/A.Year)	حداکثر دانسیته جریان خروجی (A/m²)	شرایط محیطی
0.1	15	پشت بند کربنی
0.12	10	آب شیرین
0.30	15	آب دریا

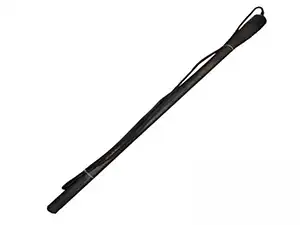

نحوه اتصال کابل به آند سیلیکون

اتصال کابل مسی به آند از نوع Lead Caulking بوده که ضمن اتصال محکم و مطمئن دارای کمترین افت ولتاژ در محل اتصال می‌باشد. محل اتصال كابل به آند با رزين اپوكسی پوشانده شده و یک کپ حرارتی به منظور جلوگیری ارز ورود رطوبت بر روی آن قرار می‌گیرد.

به طور معمول آندهای چدنی پر سیلیس در دو سایز 60×2 و 60×3 اینچ تولید می‌شوند. جریان خروجی آندهای چدنی پر سیلیس 60×2 در پشت‌بند کربنی (زغال کک) حدود 2 آمپر و جریان خروجی آندهای چدنی پرسیلیس 60×3 حدود 3 آمپر برای عمر طراحی 25 سال در نظر گرفته می‌شود. بر اساس استاندارد IPS-M-TP-750 مشخصات ابعادی و وزن آندهای چدنی پرسیلیس به صورت جدول زیر است:

وزن (kg)	طول (mm)	قطر سر آند (mm)	قطر آند (mm)
14.5	915	76	51
19	1220	76	51
22.5	1525	76	51
29	915	102	76
38	1220	102	76
49	1525	102	76

ضریب utility factor برای آندهای سیلیکونی میله‌ای 65% می‌باشد.

مدارک فنی آند چدنی پر سیلیس برناگداز :

آند چدنی پر سیلیس<br> (High Silicon Cast Iron Anode)

آند چدنی پر سیلیس
(High Silicon Cast Iron Anode)
