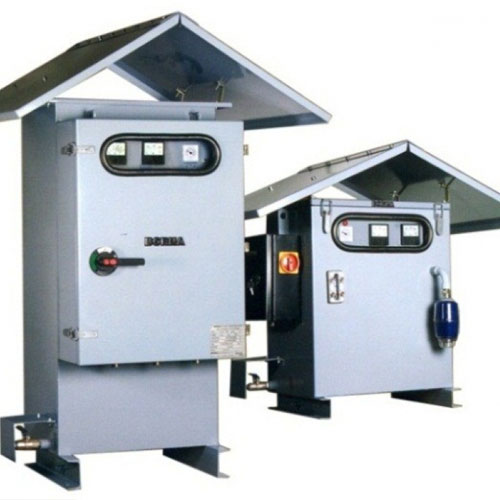

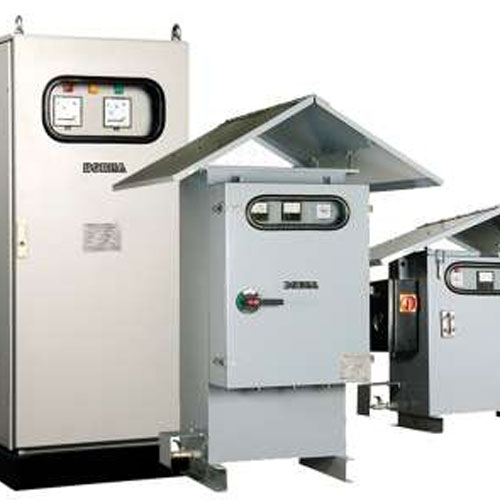

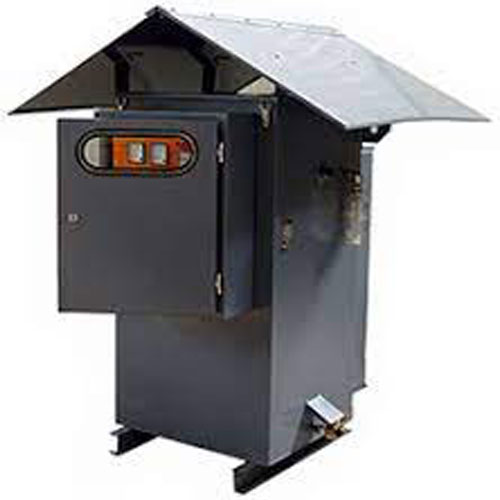

سازه های فلزی

در سیستم حفاظت کاتدی خطلوله، عموماً از باند باکس جهت اتصال کابل‌های ترانس رکتیفایر به آندها و لوله‌ها استفاده می‌شود....

سازه های فلزی

باند باکس

در سیستم حفاظت کاتدی خطلوله، عموماً از باند باکس جهت اتصال کابل‌های ترانس رکتیفایر به آندها و لوله‌ها استفاده می‌شود. از طریق باند باکس می‌توان پتانسیل خط لوله نسبت به خاک، جریان خط لوله، جریان سرگردان عبور کننده از خط لوله، مقاومت اتصالات عایقی و غیره را اندازه‌گیری نمود.

باند باکس‌های برناگداز بر اساس تقاضا از ورق آهنی با ضخامت 2 یا 3 میلی‌متر و در دو اندازه 150×200×400 و 150×300×380 میلی‌متر با IP54 ساخته می‌شوند.

Alloy Type3
Element
2.5 – 5.75
Zinc (%)
0.014 – 0.040
Indium (%)
0.12 max
Silicon (%)
0.09 max
Iron (%)
0.003 max
Copper (%)
0.002 max
Cadmium (%)
Remainder
Aluminum (%)
  • قطعات و قسمت هاي مختلف باند باكس عبارتند از:
  •       چهار عدد ترمينال برنجي با پايه عايقي رزيني براي باند باكس چهار ترميناله و هشت عدد ترمينال برنجي با پايه عايقي رزيني براي باند باكس هشت ترميناله در داخل جعبه استفاده مي‌شود.
  •      دو يا سه عدد تسمه مسي جهت اتصال ترمينال‌ها به يكديگر در باند باكس چهار ترميناله و هشت عدد تسمه مسي جهت اتصال ترمينال‌ها به يكديگر در باند باكس هشت ترميناله مشاهده مي شود.
  •       دو عدد لولاي مخفي مناسب بر روي بدنه نصب مي‌گردد. لولاي مخفي باعث افزايش ضريب ايمني و جلوگيري از سرقت مي شود.
  •       مهره پيچ هاي نصب درب به بدنه از نوع خروسكي مي‌باشد.
  •       دور لبه درب يك نوار پلاستيكي چسبانده مي‌شود كه آب بنديIP54را تضمين مي‌نمايد.
  • جهت نصب پايه به جعبه، يك صفحه به ضخامت3 میلی متر و ابعاد125×300 میلی‌متر در قسمت زيرين جعبه مطابق استاندارد با پيچ هاي گالوانيزه نصب مي‌شود.
  • تست پوینت
  • از طریق تست پوینت می‌توان پتانسیل خط لوله نسبت به خاک را اندازه‌گیری نمود. تست پوينت‌های برناگداز در انواع مختلف و بر اساس سفارش ساخته مي‌شوند. پايه تست پوينت از لوله آهني به قطر75، 100 يا 150 ميلي‌متر (مطابق درخواست) توليد مي‌شود. سايه بان از ورق آهنی به ضخامت 2 يا 3 ميليمتر در نظر گرفته مي‌شود.
  •  قطعات و قسمت هاي مختلف تست ‌پوینت عبارتند از:
  •       مطابق درخواست، 1، 2 يا 4 عدد ترمينال برنجي (پيچ و مهره برنجي مناسب) در داخل تست پوينت نصب مي‌گردد.
  •       براي نصب مناسب در داخل فنداسيون بتوني، سه ميله آهني به عنوان شاخك در پايين پايه قرار می‌گیرد.
  •       براي ورود و خروج مناسب و راحت كابل، یک سوراخ مناسب در پايين پايه لوله آهنی تعبيه شده است.
  • مارکر
  • براي نشان دادن مسير خط لوله و مكان ابتدايي و انتهايي بستر حفاظت کاتدی از ماركر استفاده مي‌گردد. پايه مارکر از لوله آهني به قطر75، 100 يا 150 ميلي متر (مطابق درخواست) توليد مي‌شود. سايه بان نیز از ورق آهنی به ضخامت 2 يا 3 ميليمتر ساخته مي‌شود.
سازه های فلزی

شرکت برناگداز مطابق درخواست، از روش‌هاي زير به عنوان پوشش یا رنگ باند باکس، تست‌پوینت‌ و مارکرها مي‌تواند استفاده نماید:

  •       گالوانيزه گرم
  •       انواع رنگ مخصوص كوره‌اي با زير‌سازي فسفاته يا كروماته
  •       انواع رنگ مخصوص اپوكسي يا الكيدي با زيرسازي سندبلاست
